超大扭矩液壓扳手,BXTH鋁鈦合金超大扭矩液壓扳手

BXTH超大扭矩液壓扳手,鋁鈦合金超大扭矩液壓扳手(M20-125)配套筒適用范圍更廣,超大扭矩,用于大級別螺栓的拆卸	智能液壓扳手專用泵(海力B-VP0.75-1.5KW)可數字化設定、顯示扭矩和壓力,一鍵擰緊或拆卸,自動關機,高效率	驅動式液壓扳手(海力D-V/YZD/YD M20-100)驅動方軸，可選配不同規格的套筒，用于螺栓出頭短，空間小的場合，需選配手動或電動泵	XLCT中空液壓扳手(S19-155)航天鋁鈦合金材料，體積小，強度大，力矩大，重量輕。

BXTH超大扭矩液壓扳手由驅動方軸、鈦合金油缸、反力臂、傳力板、快速接頭、高壓油管、高壓泵站及套筒連接而成。選用不同型號套筒，通過液壓泵站的驅動作用下，即可對各種螺栓(螺母)的擰緊和拆卸。
液壓扭矩扳手特點
1、重量輕、體積小、扭力大，采用鈦合金材料及超高強度合金材料制造，工作壓力高達70MPa。
2、扭矩精確度高，精度誤差不超過±3%。
3、3600旋轉的油管接頭，適用于不同的工作環境。
4、節約勞動力、減輕工作強度、提高工作效率。
5、直推式驅動軸換向，簡便快捷；
6、采用緊密棘輪，精度高達±3%；
7、油缸行程更大，螺母轉角大，工作效率高
8、運動部件少，主機結實耐用
9、CN加工中心制造，扳手精度高
10、液壓扳手結構簡單，維修方便

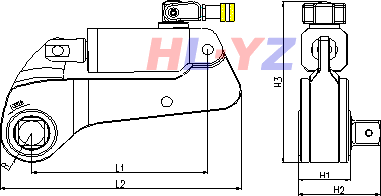

型號	扭矩范圍NM	L1	L2	H3	H2	H1	R	方軸	重量KG
3BXTH	496-4962	211	289	204	91	50	35	25x25	7
8BXTH	1178-11775	256	355	251	125	69	45	38x38	14
15BXTH	1941-19413	274	389	285	141	78	52	51x51	19
25BXTH	3810-38100	329	473	332	174	96	70	64x64	37
50BXTH	5749-57488	370	542	382	179	101	80	64x64	53
100BXTH	10367-103670	430	624	430	227	124	94	83x83	91
120BXTH	12032-120323	447	655	453	240	132	102	90x90	122
180BXTH	18068-180677	505	758	513	270	150	124	102x102	176

注：除以上規格以外，可以根據客戶的特殊要求定做。
各等級螺栓最大扭矩推薦值

強度等級		4.8級	6.8級	8.8級	10.9級	12.9級
最小破斷強度		400 MPa	600 MPa	800 MPa	1000 MPa	1200 MPa
材質		一般構造用鋼	機械構造用鋼	鉻鉬合金鋼	鎳鉻鉬合金鋼	鎳鉻鉬合金鋼
螺栓	對邊	Nm	Nm	Nm	Nm	Nm
M30	46	585	877	1171	1646	1975
M33	50	796	1195	1593	2240	2688
M36	55	1023	1535	2046	2878	3453
M39	60	1324	1986	2649	3725	4469
M42	65	1638	2457	3277	4608	5529
M45	70	2045	3068	4090	5752	6903
M48	75	2461	3691	4921	6921	8305
M52	80	3181	4771	6362	8946	10736
M56	85	3956	5934	7912	11127	13352
M60	90	4932	7398	9864	13871	16645
M64	95	5960	8940	11920	16762	20115
M68	100	7230	10845	14460	20335	24401
M72	105	8669	13003	17337	24381	29257
M76	110	10287	15430	20573	28931	34717
M80	115	12094	18141	24188	34014	40817
M85	120	14636	21953	29271	41163	49395
M90	130	17510	26266	35021	49248	59098
M100	145	24341	36512	48683	68460	82152
M110	155	32751	49126	65501	92111	110533
M120	175	42902	64354	85805	120663	144795
M125	180	48683	73024	97366	136920	164304

注：表中數值為最大力矩值，建議擰緊力矩值為：表中數據×（70～80）%。
例如：M48，8.8級螺栓；則擰緊力矩為：4921×（70～80）% = 3445～3937 Nm.選擇扳手前應確認一個原則，即拆松螺母的扭矩至少應是150%～250%擰緊螺栓的扭矩。
