用加熱方法安裝滾動軸承

當安裝較緊配合的圓柱孔軸承時，通常應該將軸承加熱。為使軸承充分的膨脹，需要把它們加熱到80到 100 °C。FAG提供各種型號的軸承加熱器，以滿足不同尺寸軸承的需求。
當對軸承加熱時，必須精確控制溫度。為了防止組織和硬度產生變化，軸承溫度不能超過120 °C。 當安裝加熱過的軸承時，要佩戴防護手套。
除了軸承加熱器之外，F(xiàn)AG還提供很豐富的加熱安裝輔助工具，例如溫度計、手套和安裝搬運工具等。利用它們，可以使軸承的加熱和安裝工作變得非常簡單。即使沒有豐富的經驗，也可以輕松應對。


FAG PowerTherm系列軸承加熱器

PowerTherm加熱器不但可以加熱滾動軸承，還可以加熱其它形狀規則的環形金屬零件，安全、高效并且節約成本。
FAG HEATER-PLATE系列電加熱板適于對小型軸承或機械零件的加熱。
FAG HEATER系列為軸承加熱器，共有8種標準型號可供選擇，可以加熱重量在 3 000 kg以內的各種軸承零件。和以前的產品相比，這一系列的軸承加熱器無論在加熱性能還是安全性上都有很大的進步。 除用于在工作臺上加熱中小型軸承的 HEATER10到HEATER300型軸承加熱器（都可以改裝為移動設備）以外， FAG也為大型軸承和工件提供型號從 HEATER600到 HEATER3000的大型固定式軸承加熱器。


FAG加熱安裝輔助工具

• 溫度測量?jī)x TEMP-CHECK-CONTACT
• 手套 GLOVE1和GLOVE2
• 搬運和安裝工具 BEARING-MATE…有關FAG加熱安裝輔助工具的詳細介紹，請參閱第24頁以后的內容。

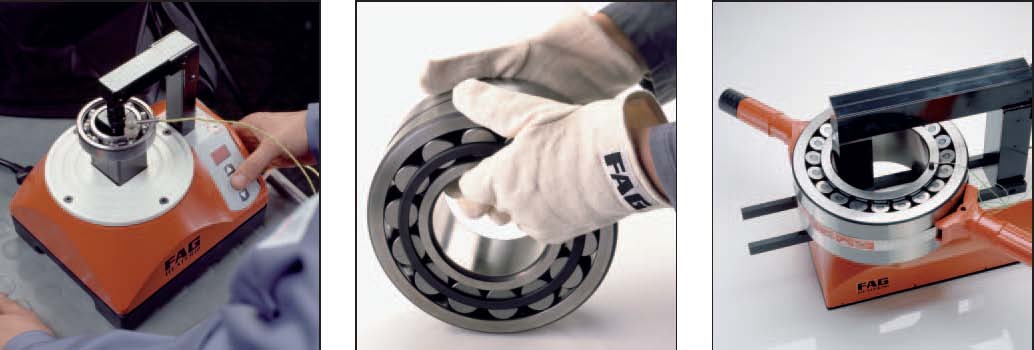

FAG軸承加熱器HEATER10手套GLOVE1搬運和安裝工具BEARING-MATE...
FAG電加熱板
HEATER-PLATE


FAG電加熱板

FAG電加熱板HEATER-PLATE

FAG HEATER-PLATE型電加熱板是一種溫度可調的加熱設備，可用來加熱小型軸承或其它零件。當用來加熱軸承時，應限制其最高加熱溫度 120 °C。最大加熱重量為5 kg。為了使軸承快速均勻的加熱和免受污染，該加熱器還有了可以閉合的蓋子。該設備結實耐用，操作簡便，價格便宜。
外形尺寸 (長 ~寬~高): 390~270~156 mm加熱區域尺寸：380~180 mm功率：最大 1500 W（230 V/50 Hz）溫度控制：從+50 °C到 +200 °C連續可調重量：5.6 kg
訂貨代號：


HEATER-PLATE

用于115 V/60 Hz電源的設備的訂貨代號：


HEATER-PLATE-115V電加熱板HEATER-PLATE-370C

這種HEATER-PLATE-370C型電加熱板特別適合用來加熱FAG HEATING-RING系列加熱拆卸鋁環 (請參閱樣本 WL 80 250)。它也可以用來加熱滾動軸承，同樣應限制其加熱溫度不能超過120 °C。被加熱零件的最大外徑可到350 mm，重量可到20 kg。外形尺寸 (長 ~寬~高): 360~360~170 mm加熱區域尺寸：350~350 mm功率：最大2 200 W（230 V/50 Hz）溫度控制：從 +100 °C到 +370 °C連續可調重量：13 kg
訂貨代號：
HEATER-PLATE-370C
而用于115 V/60 Hz的電源時：
需要定制

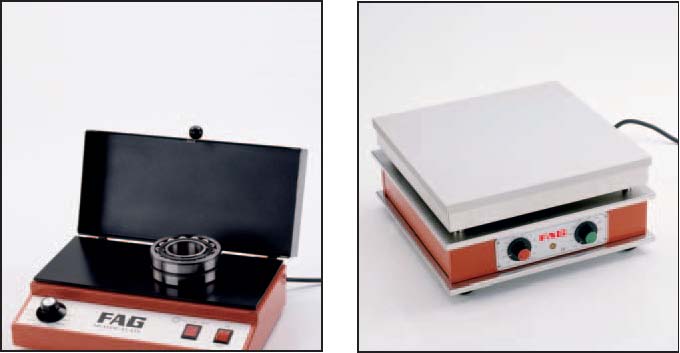

FAG HEATER-PLATE型電加熱板 FAG HEATER-PLATE-370C型電加熱板


FAG感應加熱設備。

應用 ·命名規則 ·工件的放置·優點


FAG感應加熱設備。

應用
很多軸承和其它鋼質環形零件都是過盈配合安裝在軸上。通常，大型的零件在安裝之前，都要事先加熱（滾動軸承的加熱溫度不能超過 120 °C）。
和傳統的加熱方法（例如火焰、加熱板和油浴等）相比，感應加熱是目前最先進的加熱方法。
感應加熱快速并且清潔，適合批量作業。加熱器可以加熱整個軸承，也可以對圓柱滾子軸承和滾針軸承的套圈單獨加熱，或者對其它各種規則的環形零件進行加熱，例如迷宮密封圈、聯軸器以及輪箍等。
我們推薦在水平和豎直軛鐵互相接觸的表面涂上一層通用軸承潤滑脂,例如FAG的Arcanol系列。這樣不但可以減少磁場損失，還能顯著降低噪音水平。
命名規則
新型的加熱器是以其能加熱工件的最大重量命名的，例如HEATER35型加熱器能加熱的最大重量為35 kg。
而軛鐵則是以其允許裝入軸承的最小孔徑命名的，例如用于HEATER35型加熱器，最小能裝入孔徑為20 mm的軸承的軛鐵的型號為: HEATER35.LEDGE-20，詳見下面的舉例說明。
工件的放置

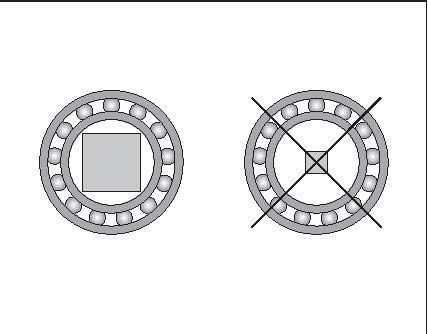

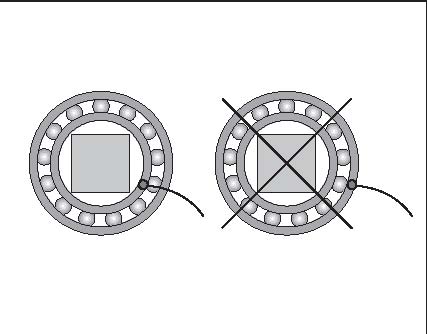

所選的軛鐵應該盡量充滿工件的內孔。通常，軛鐵越粗，加熱時間就越短。 對于加熱軸承來說，磁性溫度傳感器應該盡可能放在靠近中央的位置的端面上。因而在此之前要盡量清除相應位置上的油脂或油脂殘?jiān)��?br /> 優點
• 快速、高效的加熱操作
• 不但可以加熱軸承，也可以加熱其它環形零件
• 操作安全
• 不污染環境，不使用油（同時也就省去了處理廢油的煩惱）
• 加熱均勻，溫度可以精確控制
• 操作方便
• 自動退磁
• 根據具體應用場合選擇合適的軛鐵可以改善加熱效果，并降低成本

滾動軸承	軸承重量	軸承內徑	加熱器	軛鐵
代號			訂貨代號	訂貨代號
FAG	kg	mm	FAG	FAG

22326-E1 28 130 HEATER35 HEATER35.LEDGE-70¹⁾

22310-E1	1,9	50	HEATER35.LEDGE-45,
6404	0,4	20	HEATER35.LEDGE-20,
1)標準配件



FAG感應加熱設備。

工作原理 · 操作模式 ·安全性
工作原理

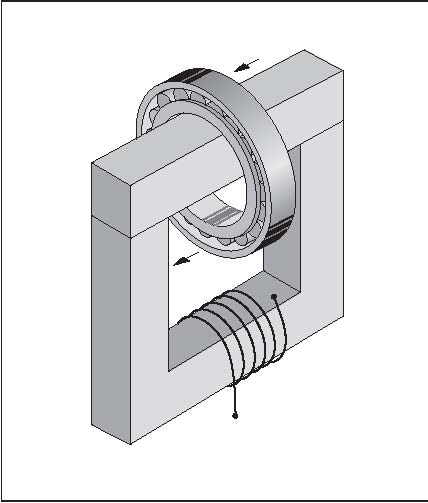

加熱器主要由一個環形鐵心和線圈（初級線圈）組成，線圈通電后，就會在“短路的次級線圈（也就是軸承或者其它金屬零件）”中形成很高的低壓感應電流。這個零件就會被很快的加熱。而非金屬零件和加熱器本身不會發熱。
操作模式
在溫度控制模式下，加熱溫度可以設定在50 °C至240 °C之間(對于軸承，溫度不要超過120 °C)。當壓按 START鍵時，啟動加熱程序。當達到設定溫度時，會先運行退磁功能，之后啟動聲響提醒功能，同時顯示屏不斷閃爍。如果沒有及時取走工件，加熱器還將按照設定溫度使工件一直保持正確的溫度。任何時候只要壓按 STOP鍵，加熱程序都會被終止，同時啟動退磁功能。
若使用時間控制模式，則可以在0到 99分鐘59秒之間任意設置加熱時間。當加熱時間到時，會自動啟動退磁功能。同時會有聲音提醒加熱結束。時間控制模式適用于大批量加熱相同的軸承，以及那些需要將工件加熱到更高溫度的場合（加熱器能加熱的最高溫度是400 °C）。
當加熱的軸承較小時，加熱器會自動根據情況以小功率輸出的模式運行。這樣有利于對很小的零件進行輕微和柔和的加熱。
安全性
FAG加熱器都通過了CE認證。
當發生操作錯誤或者機械故障時，都會發出相應的聲光報警。當溫度傳感器沒有正確的安裝，傳感器導線損壞，或者軸承重量超過加熱器的允許重量時，都有可能出現上述警報。
軸承加熱器周圍都會有強磁場。磁場可能會對諸如心臟起搏器，磁盤、信用卡和其它磁性存儲介質，以及各種電器中的電路產生不良影響。請使上述物品與加熱器保持至少2米距離。
該設備不能在潮濕和易發生爆炸的場所使用。
每臺設備都附帶詳細的操作說明書和安全手套。
