手動彎管器
一 、 產品簡介和用途海力Q-S/SWG25手動彎管機是冷彎式型簡易手動彎管機。不用加熱灌沙等工藝。彎曲圓弧光滑、清晰、變形小。使用方便，便于攜帶。適合于廠礦、農村、化工、制冷、建筑、電氣線路、管子安裝，是以上行業必備的常用工具。
1、如管子壁厚為2-5mm可選擇海力Q-D電、手動彎管機或海力W-G電動彎管機或海力W-Q手動彎管機。
2、管子壁厚為0.5-4mm可選取擇DWQJ滾動彎管機。
3、管徑較小在10-25mm且壁厚小于2mm可選擇海力Q-S25手動彎管機。
4、壁厚≤12mm可選取擇海力W-V電動液壓彎管機。

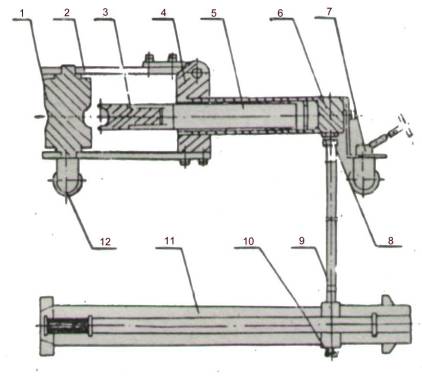

二、 產品結構特點
5 、螺栓 6 、定位塊 7 、絲桿 8 、螺母
9 、手柄 10 、套柄 11 、搖板 12 、螺栓
| 彎管外徑 × 壁厚（ mm ） | 最大彎曲角度 | 彎曲半徑 |
| Φ 10×2.25 | ≤ 180 ° | 4D |
| Φ 12×2.25 | ≤ 180 ° | 4D |
| Φ 14 × 2.25 | ≤ 180 ° | 4D |
| Φ 16 × 2.75 | ≤ 180 ° | 4D |
| Φ 19 × 2.75 | ≤ 180 ° | 4D |
| Φ 22 × 2.75 | ≤ 180 ° | 4D |
| Φ 25 × 2.75 | ≤ 180 ° | 4D |
三、 使用方法 a) 先把底座 1 固定。
b) 根據所需彎管尺寸選擇模頭和滾輪。
c) 使用時模頭套入底痤軸上，然后把支架 2 套入軸上，再把滾輪 4 放入定位塊，用螺栓 12 套入固定。d) 把支架轉到搖板 11 處，把所彎的管子插入模頭和滾輪之間，調節螺母8，使模頭、管子、滾輪貼合。即可轉動手柄。
