液壓千斤頂原理、發明、簡介、工作原理圖
發布時間：2009/11/16 來源：揚子工具集團 瀏覽次數:23954液壓千斤頂原理、發明、簡介、工作原理圖
千斤頂是一種起重高度小(小于2m或更高)的簡單的起重設備。它有機械和液壓兩種。機械式千斤頂又有齒條式與螺旋式兩種，一般起重噸位小，操作費力，一般用于機械維修工作，在修橋過程中及大型設備起重時不太適用。液壓千斤頂結構緊湊，工作平穩，有如裝有液壓鎖具有自鎖功能，故可以被使用廣泛。其缺點是起重高度有限(可多次重復頂升得到起升高的目的)，起升速度跟所配泵站及壓力有關。
液壓千斤頂分為通用和專用兩類。
專用液壓千斤頂如空心千斤頂或穿心千斤頂是專用的張拉機具，在制作預應力混凝土構件時，對預應力鋼筋施加張力。專用空心液壓千斤頂多為雙作用式。常用的有穿心式和錐錨式兩種。
穿心式千斤頂適用于張拉鋼筋束或鋼絲束，它主要由張拉缸、頂壓缸、頂壓活塞及彈簧等部分組成。它的特點是：沿拉伸機軸心有一穿心孔道，鋼筋(或鋼絲)穿入后由尾部的工具錨錨固。
1.概述
千斤頂主要用于廠礦、交通運輸?shù)炔块T(mén)作為車輛修理及其它起重、支撐等工作。其結構輕巧堅固、靈活可靠，一人即可攜帶和操作。千斤頂是用剛性頂舉件作為工作裝置，通過頂部托座或底部托爪在小行程內頂升重物的輕小起重設備。千斤頂按工作原理分為：
(1)螺旋千斤頂：采用螺桿或由螺桿推動的升降套筒作為剛性頂舉件的千斤頂。
(2)齒條千斤頂：采用齒條作為剛性頂舉件的千斤頂。
(3)(油壓)液壓千斤頂：采用柱塞或液壓缸作為剛性頂舉件的千斤頂。
千斤頂發明
由于17世紀時不存在牙膏管，因此，人們懷疑布雷斯·帕斯卡（Blaise Pascal，1623－1662，法國著名的科學家和哲學家）是否提出了帕斯卡原理，是否每天早晨都在冥思苦想它的功能。
不過，可以肯定的是，許多與液體靜壓力有關的其他效應都逃不出他的注意力，首先就是液壓起重機的原理。
很久之前，工程師們就利用過這種類型的機器，今天，只要在停車場或者加油站，就可以看到液壓起重機，利用它使出一個孩子的力氣就能將一輛汽車抬起來。讓我們看看這種器械是如何工作的，并設法自己制作一個器械以供實驗之用。

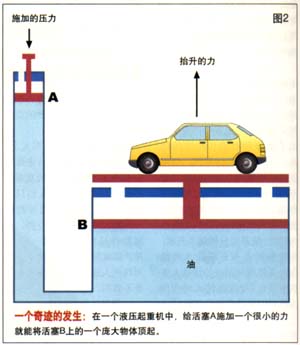

請看圖2。用一根管手將兩個充滿了液體（水或油）的容器連起來。其中一個容器截面很大，另一個容器截面則很小，假設它比前一個截面小1000倍。如果用一個活塞（A）向下壓截面小的容器液面，液體就受到了一個壓力，這個壓力的強度會按照原來的大小傳遞到液體表面的任何其他部分，當然也包括在大截面容器里與活塞（B）接觸的液體的表面。壓強等于作用力除以作用面積。
根據帕斯卡原理，活塞A下的壓強與活塞B下的壓強相等，又由于活塞B下的面積比活塞A下的大1000倍，在它上面的作用力就應比在A上的作用力也大1000倍。因此，為了將一輛1噸重的汽車抬起來，只要1公斤的作用力就夠了。液壓制動器、壓縮機、汽車的千斤頂、水泵等許多器械都得益于這一原理。
驗證帕斯卡原理的小實驗
利用兩個去掉了針頭的注射器，我們就可以在家里制作一個這類小型液壓裝置。

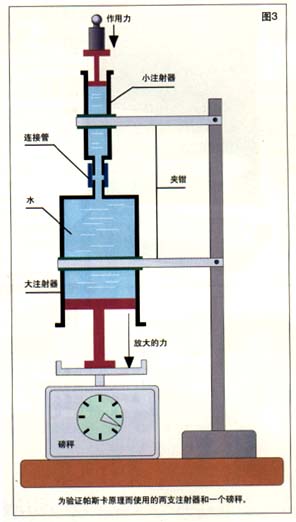

比如，用一個截面為5平方厘米輸血用的粗注射器和一個截面為0．5平方厘米的很小的注射器，將它們的開口用又粗又短的管子連起來。根據帕斯卡原理，力的轉化系數大約為10。將水、油或其他的液體灌滿注射器，即兩個活塞中間的全部空間，注意將氣泡排除掉。然后請你的朋友用大姆指擠壓兩個活塞中的一個，你同時用大拇指擠壓另一個活塞。我們可以將這個小小的游戲取名為“鐵大拇指的較量”，或者叫“帕斯卡大拇指的較量”。當然，誰擠壓細小的注射器，誰就會不費力氣地取勝。如果你有一定的創造力和做實驗的才能，就可以用一個彈簧測力計或者稱東西的磅秤（如圖3所示），想方設法去測量在擠壓兩個活塞中的一個時（或者用一個重量比活塞與注射器管壁之間的摩擦力大的砝碼）所施加的壓力，驗證一下帕斯卡原理，看看兩邊的壓力是否相等。不要忘記從測到的數值中減去擠壓注射器之前已存在的值，相當于這一系統的活動部分，即液體加上活塞的重量。
最后，如果你想驗證作為壓力器的這種裝置的效能，可在磅秤盤子與大活塞之間放上一個核桃：你將會看到擠壓一下小注射器的活塞就能輕易地將核桃壓碎。
用這種小機器就能完成“海格立斯”（宙斯之子，力大無窮，曾完成12項英雄業績）那樣的偉業。準備好一個充滿液體的封閉木桶（不要留有空氣，因?yàn)榭諝庠趬毫ο聲?huì)被壓縮），就可以開始向你的朋友們演示了。將盛滿液體的木桶同一支同樣也灌滿液體的小注射器和小管子連起來，你將看到后兩者能將木桶瞬間擊碎。我們?cè)囍阋还P賬：一支截面為0．5平方厘米的普通注射器，用大拇指施加在活塞上的壓力為20公斤（用磅秤驗證一下，達到此重量并不難），結果出來的壓強竟是40個大氣壓！很少有木桶能承受住這樣的壓強。一位農民遺憾地發現了這種現象。他想通過一根很長的細管子將珍貴的葡萄酒從自己的鄉間農舍輸送到低30多米的山腳下的一位朋友家里。一切都很順利：朋友家的酒桶灌滿了葡萄酒，但隨后液體管子內的壓力很快使木桶破碎，葡萄酒浸泡了房子。
