軸承加熱器

產品配置

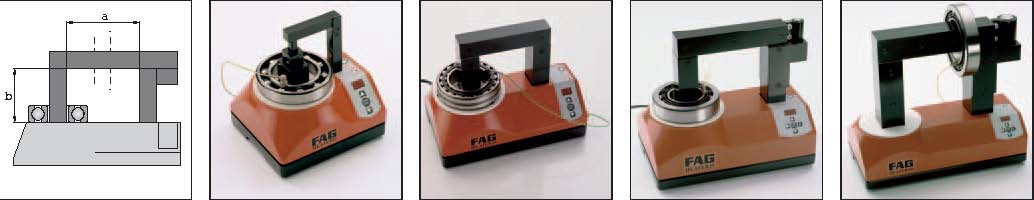

加熱器 HEATER10 HEATER20 HEATER35 HEATER150

容量
最大1)	2,3 kVA	3,6 kVA	3,6 kVA	12,8 kVA
電壓/頻率2) 電流	230 V/50 Hz 10 A	230 V/50 Hz 16 A	230 V/50 Hz 16 A	400 V/50 Hz32 A

重量	7 kg	17 kg	31 kg	51 kg
長度	230 mm	345 mm	420 mm	505 mm
寬度	200 mm	200 mm	260 mm	260 mm
高度	240 mm	240 mm	365 mm	440 mm

尺寸 a 65 mm 120 mm 180 mm 210 mm尺寸 b 95 mm 100 mm 160 mm 210 mm
軛鐵(標準配置) 20/45/65 mm 20 mm 70 mm 100 mm即可加熱軸承 (階梯形軛鐵) 35 mm的最小孔徑 60 mm

軛鐵(可選配件) 即可加熱軸承	10 mm 15 mm	10 mm 15 mm	15 mm 20 mm	20 mm30 mm
的最小孔徑			35 mm	45 mm
			45 mm	60 mm
			60 mm	70 mm
				85 mm

軸承加熱器的詳細介紹，請參閱：
第8頁第10頁第12頁第14頁


1. ⁾如果使用時電壓低于加熱器的額定電壓，加熱效率會相應減小。

2. ²⁾ FAG可以根據客戶的需求，提供其它額定電壓、其它頻率甚至更高功率水平的軸承加熱器。

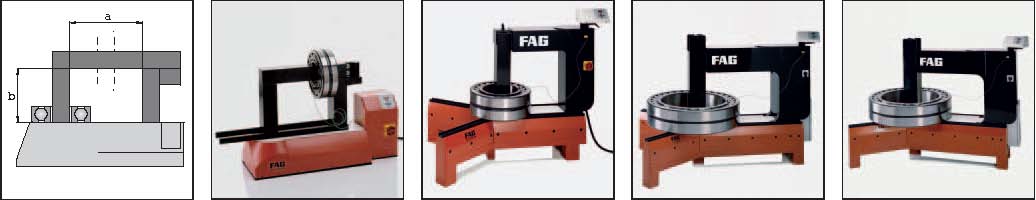

加熱器 HEATER300³⁾ HEATER600 HEATER1200 HEATER3000

容量
最大1)	12,8 kVA	25 kVA	40 kVA	100 kVA
電壓/頻率2) 電流	400 V/50 Hz 32 A	400 V/50 Hz 63 A	400 V/50 Hz 100 A	400 V/50 Hz250 A

重量	75 kg (+25 kg)3)	350 kg	850 kg	1800 kg
長度	870 mm	1100 mm	1500 mm	2500 mm
寬度	300 mm	850 mm	1100 mm	1500 mm
高度	580 mm	1250 mm	1400 mm	1800 mm
	(900 mm)3)

尺寸 a 330 mm 430 mm 700 mm 700 mm尺寸 b 260 mm 400 mm 450 mm 800 mm
軛鐵(標準配件) 115 mm 145 mm 215 mm 285 mm即可加熱軸承的最小孔徑

軛鐵(可選配件) 即可加熱軸承	30 mm 45 mm	45 mm 60 mm	85 mm 115 mm	145 mm 215 mm
的最小孔徑	60 mm	70 mm	145 mm
	70 mm	85 mm
	85 mm	100 mm
	100 mm	115 mm
		130 mm

軸承加熱器的詳細介紹，請參閱：
第16頁第18頁第20頁第22頁
³⁾包含HEATER300專用的HEATER300.TROLLEY型手推車


軸承加熱器

HEATER10

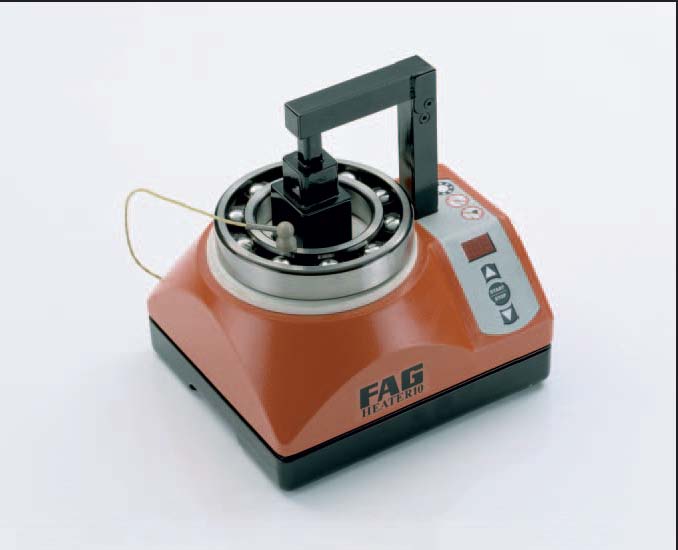

FAG軸承加熱器HEATER10

FAG軸承加熱器HEATER10可以用來加熱內徑不小于20 mm的滾動軸承，如果選配更小的軛鐵則可以加熱內徑不小于10 mm的滾動軸承。它可以加熱預填脂的密封軸承，也可以加熱其它鋼質環形零件。最大加熱重量為 10 kg。

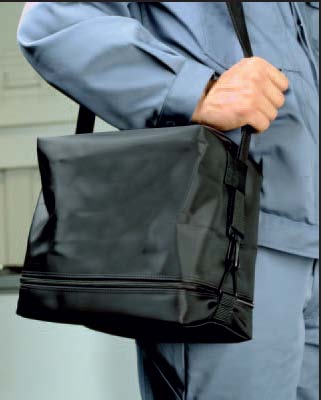

這種軸承加熱器安裝有搖臂式軛鐵和溫度傳感器。為了方便在不同的安裝場所移動，配備了牢固的背包以增加便攜性。使用時，將軛鐵的一端抬起，把軸承平放或豎直置于正確的位置上，然后放下軛鐵即可。
軛鐵和立柱的接觸表面都經過精磨，因此可以把能量損失控制在最低水平。
加熱器使用標準的10 A兩孔安全插座。
控制面板顯示清晰，操作簡單，即使佩戴厚重的手套也能方便的操作。 觸摸鍵具有防油、防塵和防水功能。 所有的功能只需要操作3個按鍵即可完成，上下鍵設定加熱溫度，中間的是開關鍵。
HEATER10只提供溫度控制方式（見第5頁）。
附件
為了適應更小的孔徑，還有其它尺寸的軛鐵作為附件可供選擇（請參閱技術參數）。

訂貨代號
HEATER10


軸承加熱器

HEATER10 ·技術參數

溫度控制調整范圍在50 °C到240 °C之間，溫度控制功能可以避免軸承過熱
軸承內徑d最小20 mm(使用選配的小型軛鐵時，最小10 mm)軸承重量m最大10 kg

工作電壓 230 V
頻率 50 Hz
容量 2,3 kVA
額定電流 10 A
殘磁 < 2 A/cm
占空比 100 %

品名訂貨代號尺寸能加熱軸承的最小孔徑重量
mmmm kg
軸承加熱器 HEATER10 230~200~24020 7

品名訂貨代號尺寸能加熱軸承的最小孔徑重量
mmmm kg

搖臂式軛鐵	HEATER10.LEDGE-20	14~14~105	20	0,15
帶磁性的溫度傳感器	HEATER10.SENSOR			0,05
電路板套件	HEATER10.ETRONIC			0,45

品名訂貨代號尺寸能加熱軸承的最小孔徑重量
mmmm kg
軛鐵 HEATER10.LEDGE-10 7~7~105 10 0,04


軛鐵 HEATER10.LEDGE-15 10~10~105 15 0,08
